[Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 09:53
Bonjour,

N'ayant pas vraiment eu le temps de le faire encore ici, j'ouvre ce fil, sur la construction d'un kit artisanal en Gn15, le Gnute, kit réalisé en résine, par Thomas A. Yorke, artisan US assez bien connu de ce côté de la flaque !

La construction avait débuté il y a quelques semaines déjà...Mais étant pris par le temps, je n'ai pas ouvert de fil, sur sa construction et peinture...

Voilà les premières étapes pour commencer, les photos ne sont pas toujours de super bonne qualité...prises pendant l'avancement mais, fait à l'arrache...

Dernière précision et non des moindre, ce kit, a été monté pour mon ami Michel, qui pratique désormais avec plaisir cette échelle du Gn15... :wink:

Le kit :




Dernière édition par Franck Tavernier le Dim 14 Mai 2017, 10:49, édité 1 fois au total.
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 10:47
Commençons par la mécanique. :wink:

Ce kit fait appel, comme souvent chez Thomas A. Yorke, à une mécanique du commerce, donc rien de compliqué au demeurant de ce point de vue, et rassurant pour les modélistes, non spécialistes, voire non équipés en outillage mécanique, ce qui n'est pas une mauvaise option, loin de là. :wink:

Ici, le châssis est bien sur celui du Gmeinder Magic Train, facilement reconnaissable sur le plan de Tom. Je l'ai remotorisé à la demande de mon ami Michel, mais le moteur d'origine peut évidement faire l'affaire, d'autant plus si comme moi par la suite, vous y installerez un décodeur DCC. Remotorisé par un 2020B Faulhaber, suivant l'article de Bernard Marchand paru dans la Gazette du GEMME il y a quelques années...

La victime, Lolo...

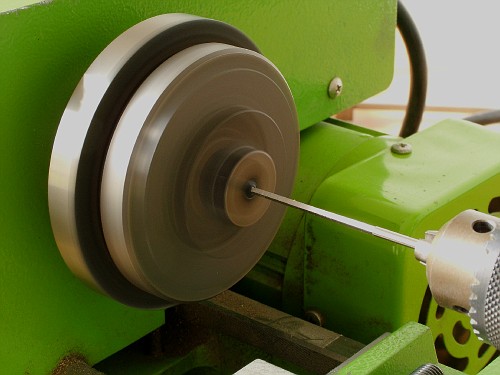

Le tube a ensuite été repris au tour afin de dresser ses faces correctement. Par la suite, comme on le voit sur les photos du châssis fini, j'ai diminué la hauteur du tube, de moitié soit 10mm de hauteur, inutile en fait de prévoir 20mm comme la hauteur du motoréducteur 2020...Ensuite afin de maintenir "serré" le motoréducteur, j'y ai mis une vis sans tête M1.6mm en acier...



Pour la petite histoire, l'article de Bernard, précisait qu'il fallait réaléser et pour cause, la vis existante d'origine à 2mm, celle-ci étant alésée à 1.5mm de mémoire, pour y faire pénétrer l'axe du 2020B...Sauf que le Delrin® est une matière capricieuse, et qui ne se laisse pas usiner facilement...et que j'ai utilisé un alésoir équarrissoir conique...pas l'idéal en fait, il aurait été mieux comme je le fais désormais depuis cet épisode, d'utiliser exclusivement un alésoir machine...


Résultat faux rond dans la vis, et donc fonctionnement aléatoire du châssis...

Et puis, j'ai tenté de trouver des vis Fleischmann, au bon alésage, et bingo, ils ont des vis en Delrin® alésée à 2mm :


http://www.latelierdutrain.com/pignon-e ... &results=9

J'ai donc dernièrement remplacé la vis d'origine, par celle-ci et oh surprise, le fonctionnement était parfait, plus de "broutage" du châssis à basse vitesse, un vrai régal, et surtout plus besoin de s'esquinter à réaléser les vis existantes, et pour 1,75€ la vis...au taux horaire de modéliste que nous sommes... :mdr2: :mdr2: :mdr: :mdr: :mdr:


Dernière édition par Franck Tavernier le Dim 14 Mai 2017, 13:08, édité 1 fois au total.
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 11:15
Salut Franck!

Un fil sur une construction, chouette ça va être bien documenté!
Ton tube laiton pour le 2020 vient d'où?
Une question à 2 balles, pourquoi ne pas ébaucher le châssis à la scie et terminer à la fraiseuse? moins de passes, moins d'usure.

Yann
Do It Yourself (DIY ™)
Avatar de l’utilisateur
Yann-V
Communicatif

Messages: 880
Inscrit le: Mar 29 Juil 2008, 18:05
Localisation: 44

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 13:49
Yann-V a écrit:Salut Franck!

Un fil sur une construction, chouette ça va être bien documenté!


Salut Yann, merci :wink:

Yann-V a écrit:Ton tube laiton pour le 2020 vient d'où?


Ce tube laiton, de diamètre 20mm intérieur et 22mm extérieur, vient de chez l'Octant. Par contre j'en ai aussi de 20mm intérieur, mais de 21mm extérieur, ce qui le rend un poil moins encombrant, que m'a donné mon ami Otto Schouwstra...issu du labo où il a travaillé, mais il n'en a plus...et ni travaille plus...

Yann-V a écrit:Une question à 2 balles, pourquoi ne pas ébaucher le châssis à la scie et terminer à la fraiseuse? moins de passes, moins d'usure.

Oui j'aurais pu effectivement, mais n'ayant grande expérience dans la découpe du Zamak, j'ai préféré la fraiseuse...A la scie Bocfil, n'y aurait-il pas eu blocage de la lame, métal "gras" ?...
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 13:58
Oh là là le grand Franck c'est remis à l'ouvrage :applause: :applause: çà fait longtemps que tu n'avais pas posté quelque chose.
Sympa ce locotracteur de Tom A York, c'est de la résine :?:
A +
Charley. Image
"Etroite Passion"
Avatar de l’utilisateur
Kobden Charley
Loquace

Messages: 1055
Inscrit le: Lun 24 Jan 2011, 12:37
Localisation: Châteauroux & Biscarrosse
Âge: 67
Echelle pratiquée: 1/87, 1/43, 1/35
Club: TGV86 & Cercle du Zéro

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 16:11
Salut Charley,

Merci :wink:

Oui c'est de la résine, mais j'ai un peu de mal, à cerner son origine...Plutôt blanchâtre...Pas forcément désagréable à travailler !...
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 16:17
On passe ensuite à l'assemblage de la caisse...

Comme à son habitude Tom ne prévoit rien pour rendre les caisses "démontables", ce qui est bien dommage, mais qui pourrait aussi augmenter le coût des kits...qui il faut le reconnaitre, sont très démocratiques...

J'ai commencé par gamberger un système de fixation de la caisse qui la permette démontable ! J'ai tout simplement repris le principe du système d'origine, sauf, que la "carotte" d'injection en plastique de la caisse d'origine n'étant plus là, j'ai donc dans un jet de laiton, tourné celle-ci, je j'ai ensuite percé et tarauder à M2, pour y mettre une vis BTR...Type de vis que j'affectionne désormais particulièrement, étant, irrité par les vis à tête fendue, qui en laiton, ne tiennent pas bien longtemps les manipulations répétées...


Le dessus du pion en laiton est fixé par vis BTR encastrée dans un lamage fait dans l'épaisseur généreuse du capot, recouvert ensuite d'une rondelle en plasticard fabriquée à l'emporte pièce et recouverte ensuite d'un nouveau bouchon de réservoir de chez Precision Scale Company...



Habillage de l'intérieur de la cabine, il faut acquérir séparément le kit de chez Pepper7 :





Les boulons sur les gueuses et boites de vitesse sont des Tichy Train, et Grandt Line, la pédale d'embrayage est issue de la boite à rabiot (kit Trumpeter ChTZ S65 Tractor)...et bien sur un peu de mastic Tamiya... ;). Le lest "intérieur" d'origine a été habillé en feuille de plasticard de 0.25mm. J'ai aussi ajouté des renforts de châssis derrière les boucliers du kits, dont les rivets n'étaient pas repris dans les lests, ce qui semblait étrange à un œil aiguisé...Ces renforts sont en plasticard, sur lesquels j'ai ajouté les "stries" de la découpe au chalumeau...

Les attelages sont des Kadee "Européen"...Les goupilles d'attelages sont faites maison, tige de laiton de 0.7, sur laquelle j'ai soudé un plat laiton de 1mm plié à 90° et arrondi à son extrémité supérieure...

Le levier de vitesse est un "outline marker" de chez RB Model :

That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 18:03
Franck Tavernier a écrit:Salut Charley,

Merci :wink:

Oui c'est de la résine, mais j'ai un peu de mal, à cerner son origine...Plutôt blanchâtre...Pas forcément désagréable à travailler !...


Re bonjour Franck,
Merci pour ta réponse, en plus c'était indiqué au début de ton post; j'ai vraiment plus ma tête en ce moment. :roll:
Sans être indiscret, combien ça coute ta bestiole de York; parce qu'à la vue de l'éclaté, celui-ci est simple à faire en carte plastique. En plus il ressemble à un locotracteur que j'avais réalisé au 1/35 pour la briqueterie d'Heugnes que j'ai mis en stand-by pour le moment.
A +
Charley. Image
"Etroite Passion"
Avatar de l’utilisateur
Kobden Charley
Loquace

Messages: 1055
Inscrit le: Lun 24 Jan 2011, 12:37
Localisation: Châteauroux & Biscarrosse
Âge: 67
Echelle pratiquée: 1/87, 1/43, 1/35
Club: TGV86 & Cercle du Zéro

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 18:17
Salut Charley, j'ai payé le kit $60 + $15 de frais de poste fin 2015. Le locotracteur au niveau de la caisse, des gueuses ressemble beaucoup à un LKM Nsf2... Il y a un petit air de famille... :wink:
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 19:05
Merci pour ta réponse rapide, oui en ce moment le dollar est à 0,91€ ce qui fait
60$ x 0,91 = 54,60€ + les 15$ de port =13,65€ un total de 68,25€.
Oui çà fait chère les quelques bouts de résine, surtout si tu as ajouté les accessoires de chez Pepper + le châssis moteur du locotracteur Fleischmann. C'est quand même un locotracteur qui est assez onéreux, à ce prix là vaut mieux ce le faire sois même.
Charley.
"Etroite Passion"
Avatar de l’utilisateur
Kobden Charley
Loquace

Messages: 1055
Inscrit le: Lun 24 Jan 2011, 12:37
Localisation: Châteauroux & Biscarrosse
Âge: 67
Echelle pratiquée: 1/87, 1/43, 1/35
Club: TGV86 & Cercle du Zéro

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Dim 14 Mai 2017, 20:04
Ouais, enfin Charley, c'est aussi un kit, sans motorisation, y a quand même l'étude, les masters, etc..Faut bien aussi qu'il mange le Tom... :mdr2: :mdr2: :mdr2: :mdr: :mdr: :mdr:

Oui bien sur c'est de la résine, mais c'est aussi ce qu'il y a de plus simple dans ce genre de kit..Après, on peut toujours tergiverser, mais tu as aussi des modélistes qui n'ont pas le temps, ni la dextérité, c'est aussi pour cela que les kits existent...Je me souviens de kits de chez SBLC dans ces mêmes prix et sans motorisation, ni même aussi parfois équipements intérieur... :wink: Pas oublier non plus que c'est du 1:24...donc un peu plus de matière qu'un kit en O16.5... :wink:
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Lun 15 Mai 2017, 16:32
La suite...

Le modèle avance bien, j'y ai ajouté un filtre à air sur le capot de chez PSC, retravaillé au tour, et j'ai remplacer les bouchons du réservoir de gasoil et du radiateur, trop "simples"...par des bouchons également de chez PSC...

Test aussi pour les attelages dans les gueuses, mon ami Michel souhaitait des Kadee, de type Européen calés dans les gueuses...Ce sont des N°5.







Ajout d'un banc en "métal", les boulons (contre plaque et écrous hexagonaux) et rivets sont encore issus de chez Tichy Train...Métal déployé laiton également de chez Kit Zero pour la calandre et la vitre arrière... :wink:
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Lun 15 Mai 2017, 17:12
Franck, ça serait mieux de passer par le forum pour héberger les photos :siffle: :wink:
D'où je suis, je les vois pas :mrgreen:
Y a comme un goût d'pomme
Avatar de l’utilisateur
Christophedeb
Schtroumpf de base

Messages: 26740
Inscrit le: Jeu 08 Déc 2005, 18:53
Localisation: Pusignan, Rhône
Âge: 50
Echelle pratiquée: H0
Club: Rigollots© and co

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Lun 15 Mai 2017, 17:47
Salut Christophe,

Pourtant j'héberge mes photos sur un site payant, Fotki et pour lequel je paye et suis à jour... :mrgreen: :mrgreen: :mrgreen: , et en général je n'ai pas de problème...En fait jamais eu, sauf lorsqu'ils ont migré leurs serveurs.... :ange3: :ange3: :ange3: :siffle: :siffle:

Tu es sur que ce n'est pas ton PC, ou ta connexion ?...
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 4733
Inscrit le: Ven 12 Août 2005, 21:44
Localisation: Arras
Âge: 51

Re: [Gn15] Locotracteur freelance "Gnute" Tom A. Yorke

Publié: Mar 16 Mai 2017, 13:14
Franck Tavernier a écrit:Oui j'aurais pu effectivement, mais n'ayant grande expérience dans la découpe du Zamak, j'ai préféré la fraiseuse...A la scie Bocfil, n'y aurait-il pas eu blocage de la lame, métal "gras" ?...


J'aurai ébauché avec une scie à métaux classique avec une denture genre 21T/pouce comme un gaulois :mrgreen:

Yann
Do It Yourself (DIY ™)
Avatar de l’utilisateur
Yann-V
Communicatif

Messages: 880
Inscrit le: Mar 29 Juil 2008, 18:05
Localisation: 44
