Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Echanger des trucs, construire le modélisme de demain...

Modérateur : MOD

Répondre
Avatar du membre
François Dubois
Démonstratif
Messages : 1383
Enregistré le : mer. 18 juil. 2012, 16:23
Echelle pratiquée : HO
Localisation : Dijon
Âge : 37

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par François Dubois » mer. 06 févr. 2019, 14:41

@Matabiau: Pour les raccordements c'est du classique, je coupe les rails bords à bords au disque avec une mini perceuse, et la continuité électrique est assurée par des branchements sous les modules.

@Gipsy: Pour les 6 voies restantes oui tu as bien compris. il y a des aiguilles enroulées dans mes deux raquettes pour passer de 2 à 4 voies avant de rentrer dans les deux modules de la gare cachée. C'était la seul solution pour perdre le moins de longueur possible sur les voies de garages.


Fichiers joints
Il fait COUCHETTE et MI-COUPLE

Avatar du membre
Il Camerlingo
Expansif
Messages : 2355
Enregistré le : mar. 27 déc. 2011, 17:02
Echelle pratiquée : HO
Prénom : Patrice
Club : Team Sudiste
Localisation : Vallée du Rhône du Sud au Nord
Âge : 50

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Il Camerlingo » mer. 06 févr. 2019, 15:43

François, j’utilise aussi TC et comme te l’as dit Renaud tu bénéficies de multiples paramètres te permettant une gestion automatique ou manuelle.
Tu peux ainsi laisser des trains tourner sur ton S et manœuvrer à la main avec la LH100 sur ta zone industrielle. Renaud, tout comme moi est sous Lenz, il pourra facilement t’aiguiller.

Pour le raccordement des voies, il me semble que tu as privilégier la colle à la soudure des voies sur plaque epoxy. C’est cela ?
A+, entre Grémone et Aubignane

Avatar du membre
François Dubois
Démonstratif
Messages : 1383
Enregistré le : mer. 18 juil. 2012, 16:23
Echelle pratiquée : HO
Localisation : Dijon
Âge : 37

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par François Dubois » mer. 06 févr. 2019, 17:04

En fait ici sur la photo plus haut il y'a de la colle à bois mais avant, les bouts des rails sont en plus soudés sur des têtes de vis à bois qui sont vissées au bord des interfaces... ça devrait pas bouger :lol:

Fichiers joints
Il fait COUCHETTE et MI-COUPLE

Avatar du membre
Digilap'
Causant
Messages : 280
Enregistré le : mar. 24 févr. 2015, 10:11
Echelle pratiquée : N
Prénom : Rémy
Site Internet : http://partagernospassions.actifforum.c ... ature-en-n
Localisation : Saint-Claude, Jura
Âge : 42

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Digilap' » jeu. 07 févr. 2019, 07:40

Bonjour François,

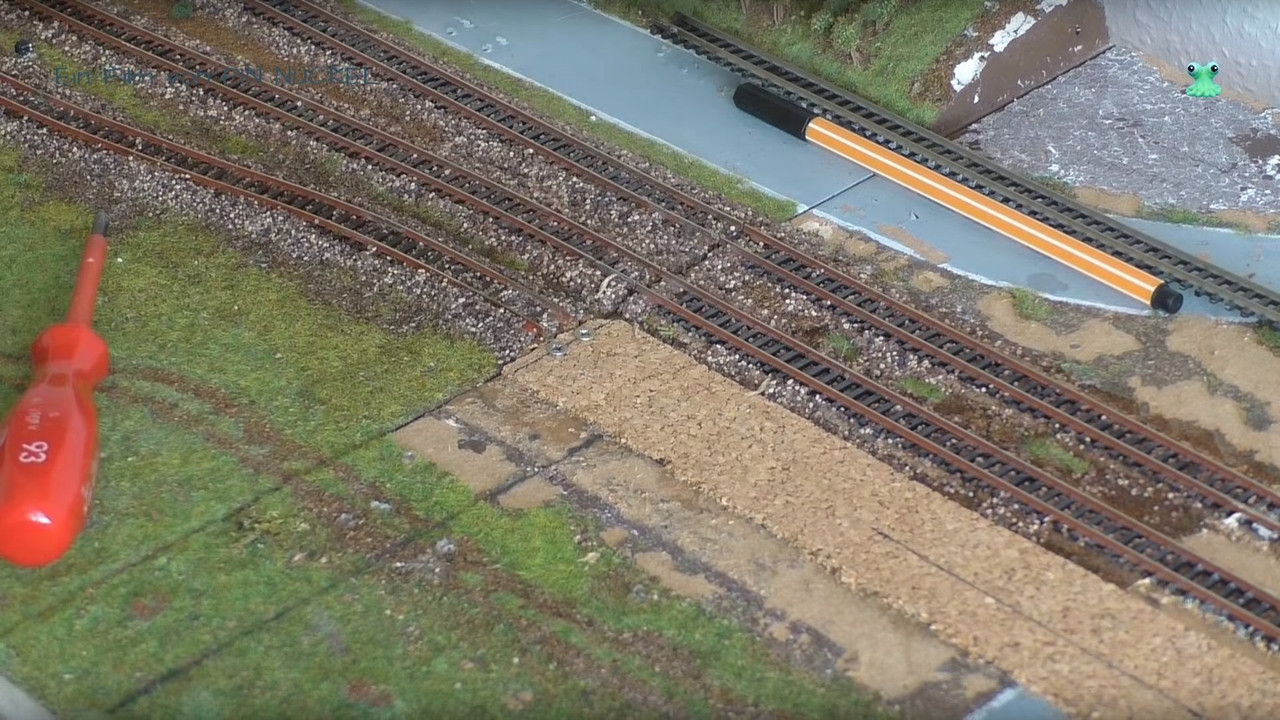

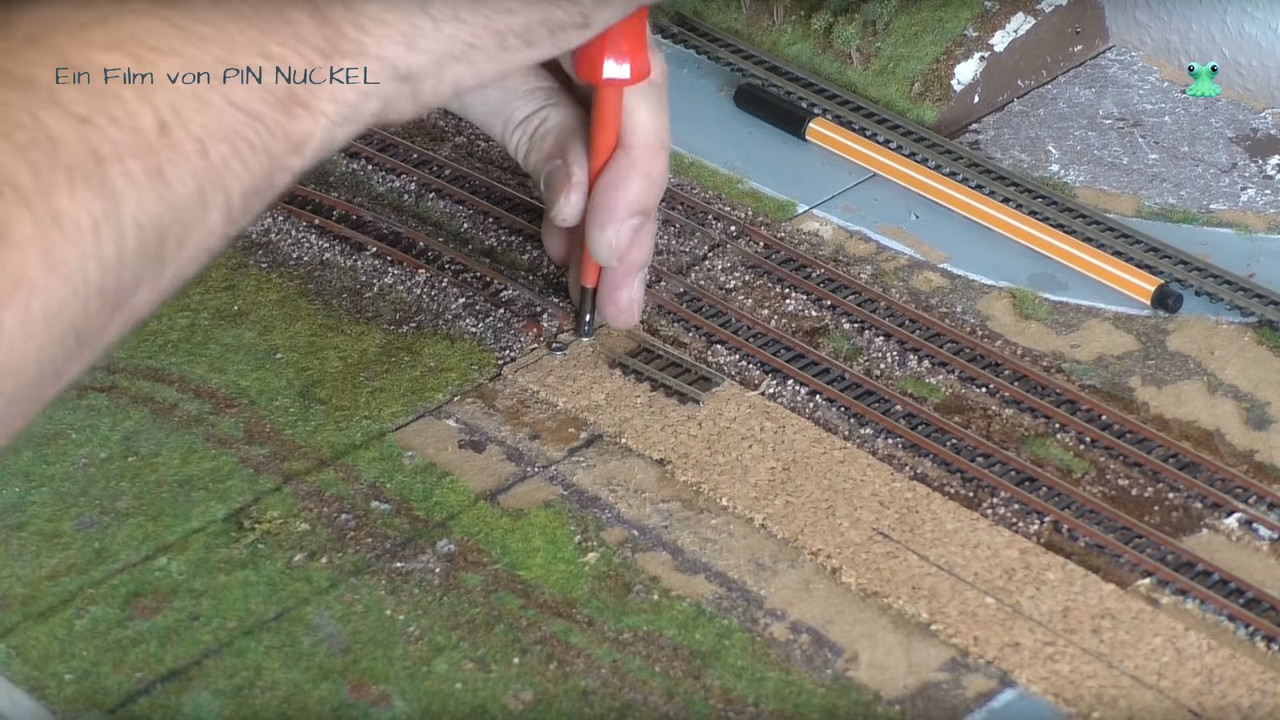

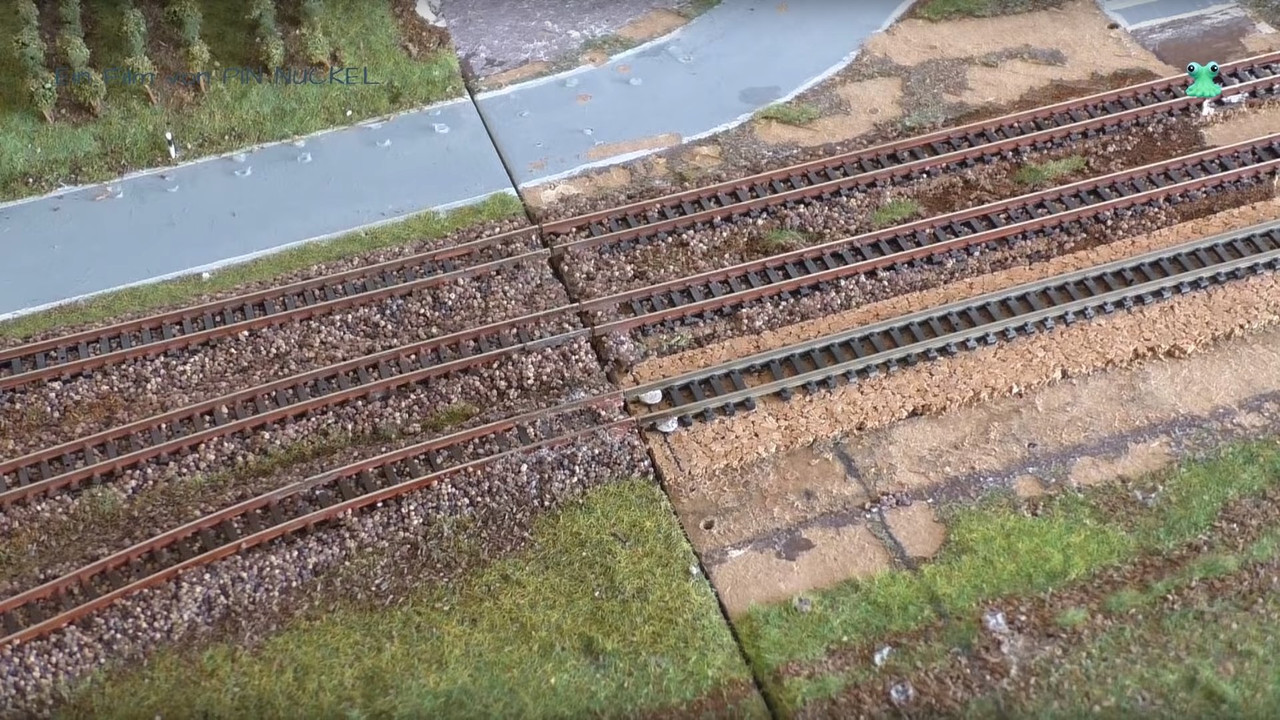

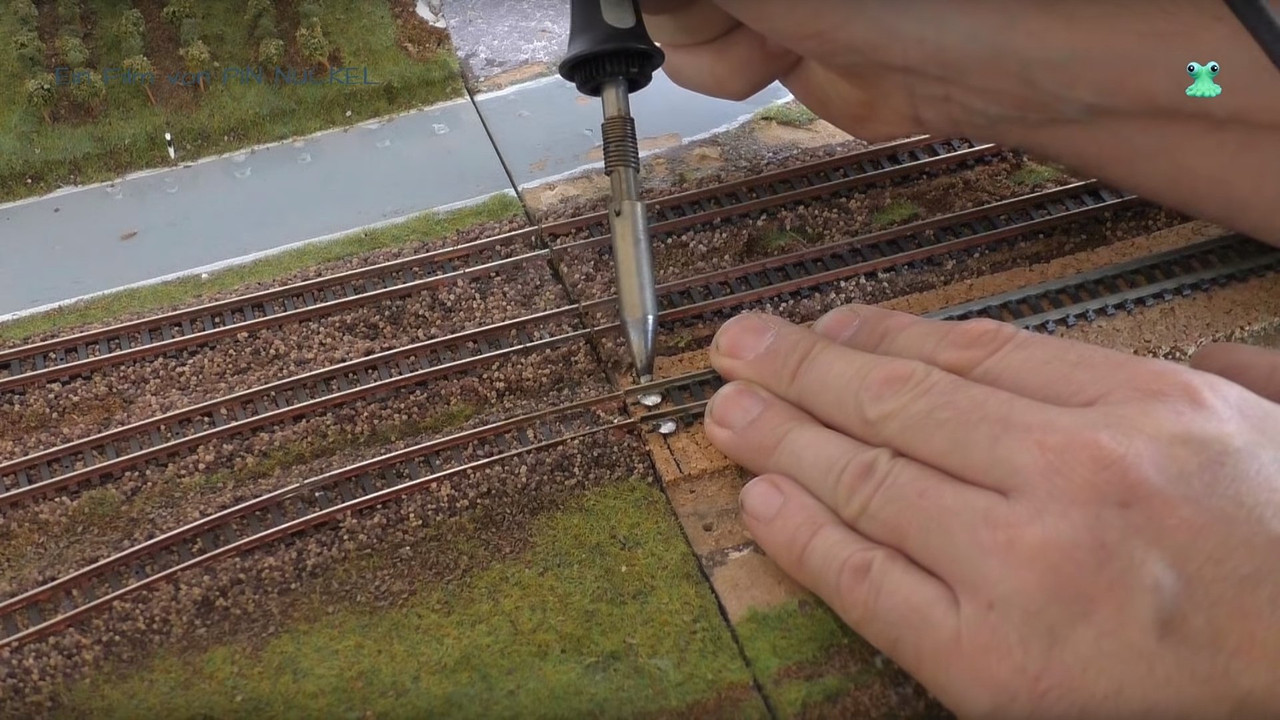

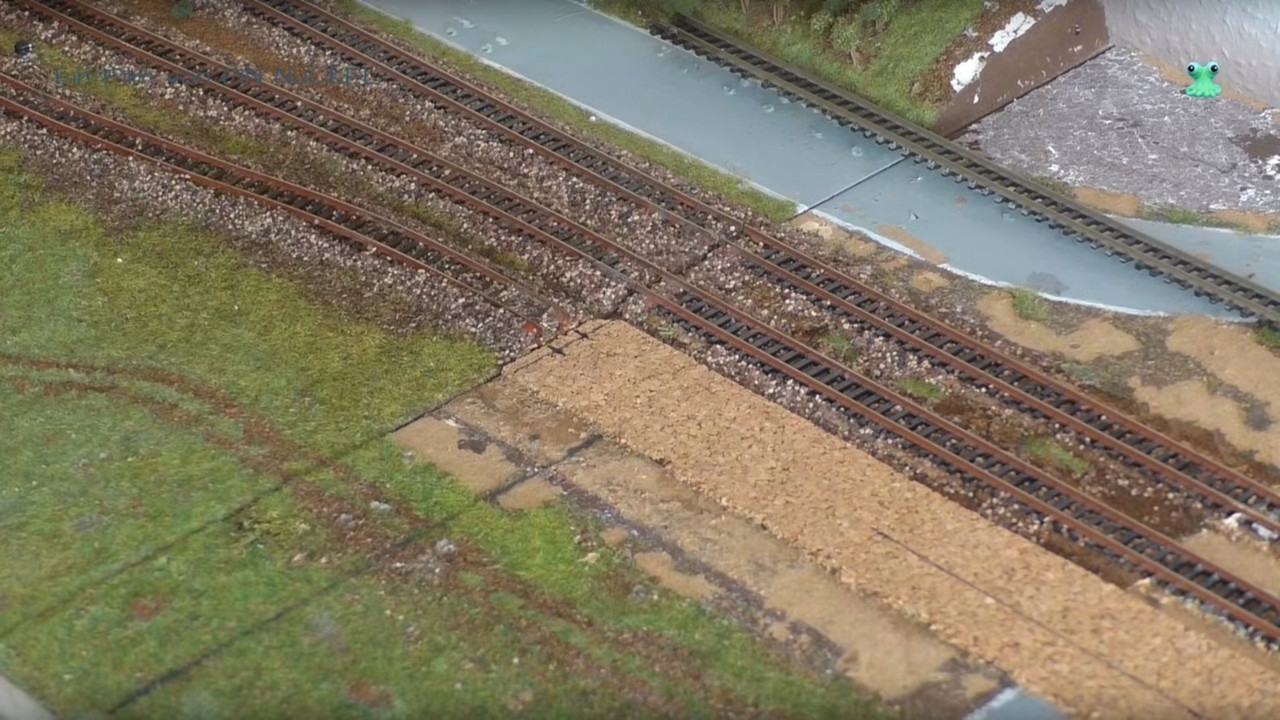

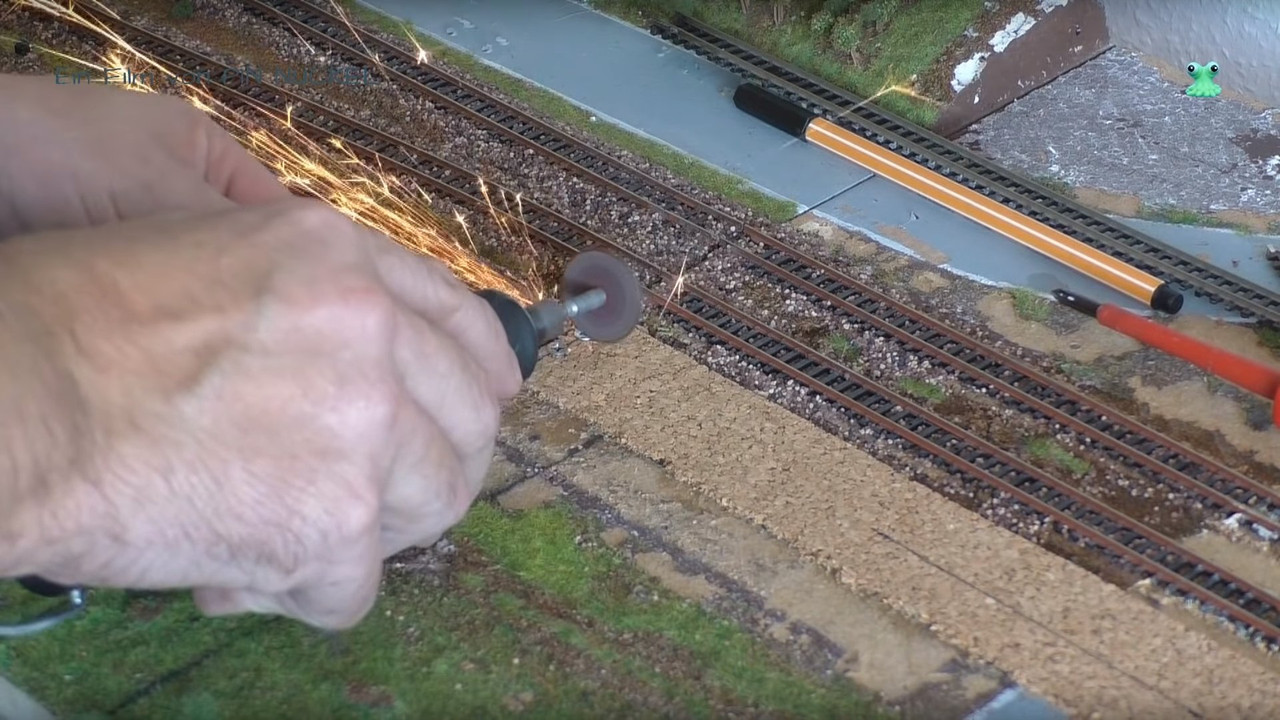

Un peu comme ça :

Digilap' / Rémy

Avatar du membre
Sylvain-oe
Débordant
Messages : 3453
Enregistré le : mar. 06 mars 2007, 15:15
Echelle pratiquée : HO époque II
Localisation : MELDOIS
Âge : 60

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Sylvain-oe » ven. 08 févr. 2019, 06:50

François Dubois a écrit : Image
Cette conception m'a toujours posé pb c'est pour le démontage ? Sur mes modules j'ai mis une petite plaque de cuivre et j'ai vissé au milieu pour rendre démontable. Mais dans ce cas si on se trompe dans la pose ou si on veut modifier l'emplacement , on fait comment ? La tête de vis est pleine de soudure avec une tresse cela suffit à la vider ?
VINCENT

Avatar du membre
Digilap'
Causant
Messages : 280
Enregistré le : mar. 24 févr. 2015, 10:11
Echelle pratiquée : N
Prénom : Rémy
Site Internet : http://partagernospassions.actifforum.c ... ature-en-n
Localisation : Saint-Claude, Jura
Âge : 42

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Digilap' » ven. 08 févr. 2019, 07:38

Avec une pompe à déssouder ça devrait le faire.

Digilap' / Rémy

Avatar du membre
François Dubois
Démonstratif
Messages : 1383
Enregistré le : mer. 18 juil. 2012, 16:23
Echelle pratiquée : HO
Localisation : Dijon
Âge : 37

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par François Dubois » ven. 08 févr. 2019, 09:43

[/quote]
Cette conception m'a toujours posé pb c'est pour le démontage ? Sur mes modules j'ai mis une petite plaque de cuivre et j'ai vissé au milieu pour rendre démontable. Mais dans ce cas si on se trompe dans la pose ou si on veut modifier l'emplacement , on fait comment ? La tête de vis est pleine de soudure avec une tresse cela suffit à la vider ?[/quote]

Je ne suis pas sur d'avoir bien compris votre problème. Vous parlez du démontage ? ou de modifier la pose des voies ? En principe on pose la voie une bonne fois pour toute. Maintenant si jamais on souhaite pour une raison ou une autre déplacer les voies, faire des modifications rien de compliqué il suffit de dessouder les rails qui sont soudés sur les têtes de visses. :roll:
Je ne comprends pas trop le problème que vous cherchez à soulever en fait. :?:
Il fait COUCHETTE et MI-COUPLE

Avatar du membre
Claude Cesneau
Fécond
Messages : 538
Enregistré le : ven. 17 nov. 2006, 22:48
Echelle pratiquée : HO
Localisation : Colombelles 14460
Âge : 57

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Claude Cesneau » ven. 08 févr. 2019, 09:59

Bonjour Francois,

Juste une question, pourquoi mettre des vis et non un terminateur de voie comme celui-ci?

Fichiers joints
smd 4 4 4 1206.jpg

Avatar du membre
Sylvain-oe
Débordant
Messages : 3453
Enregistré le : mar. 06 mars 2007, 15:15
Echelle pratiquée : HO époque II
Localisation : MELDOIS
Âge : 60

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Sylvain-oe » ven. 08 févr. 2019, 10:34

François Dubois a écrit : Je ne suis pas sur d'avoir bien compris votre problème. Vous parlez du démontage ? ou de modifier la pose des voies ? En principe on pose la voie une bonne fois pour toute. Maintenant si jamais on souhaite pour une raison ou une autre déplacer les voies, faire des modifications rien de compliqué il suffit de dessouder les rails qui sont soudés sur les têtes de visses. :roll:
Je ne comprends pas trop le problème que vous cherchez à soulever en fait. :?:
Oui si en cas de besoin , s'il y a nécessité à déplacer ou démonter la voie, est ce que l'on arrive à retirer la soudure de la tête de la vis "assez" facilement pour repositionner la voie autrement ? Car de la soudure dans le creux de l'empreinte de tournevis me semble compliqué.

Mais ce n'est qu'une question de béotien , Cela ne remet pas en cause votre travail bien sûr .
VINCENT

Avatar du membre
PJRo
Zé cru voir un rominet!
Messages : 13911
Enregistré le : lun. 15 août 2005, 17:45
Echelle pratiquée : HO
Prénom : Pascal
Club : MSL (MecSuperLent)
Site Internet : http://ferromodelnumdcc.monsite-orange.fr/
Âge : 63

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par PJRo » ven. 08 févr. 2019, 10:54

Claude Cesneau a écrit :Bonjour Francois,

Juste une question, pourquoi mettre des vis et non un terminateur de voie comme celui-ci?

Solution de riche ? :mrgreen:

Avatar du membre
Il Camerlingo
Expansif
Messages : 2355
Enregistré le : mar. 27 déc. 2011, 17:02
Echelle pratiquée : HO
Prénom : Patrice
Club : Team Sudiste
Localisation : Vallée du Rhône du Sud au Nord
Âge : 50

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Il Camerlingo » ven. 08 févr. 2019, 11:01

Merci pour la réponse François. Ayant des raccordements en courbe sur les nouveaux modules j’ai privilégié la plaque epoxy avec les rails soudés dessus, mais en ligne droite la vis soudée fonctionne aussi parfaitement en effet
A+, entre Grémone et Aubignane

Avatar du membre
Snoopy3316
Loquace
Messages : 1012
Enregistré le : jeu. 18 août 2005, 10:26
Echelle pratiquée : N ep.IV, Zero un peu
Prénom : jean-marc
Club : Quissac,AFAN,CDZ
Localisation : gironde/charente
Âge : 51

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Snoopy3316 » ven. 08 févr. 2019, 11:45

le principal avantage de ce type de traverses triples , c'est de bloquer la dilatation des rails aux extremites pour les reseaux d'expo modulaire ou chez soi si on a des ecarts important de temperature ; à Quai Zero , sur notre raquette nous nous sommes aperçus qu'une seule vis n'est pas suffisant pour garantir un alignement parfait dans les 2 sens , et quand une 241P Semblat passe à pleine vitesse cela se voit et peut etre catastrophique , nous avons arrete ce week end le passage de ce type de machine ; je precise nous sommes en normes fines mais pas en proto43.5 ;
pour les reseaus modulaires AFAN , ce principe est souvent aussi repris (j'ai fait un stock à une epoque)
bon c'est pas gratuit si une association ne le propose pas ; mais mettre 6 vis non pour moi , la plaque de circuit imprime est le moins cher mais moins beau
amicalemeNt N jim

Avatar du membre
Claude Cesneau
Fécond
Messages : 538
Enregistré le : ven. 17 nov. 2006, 22:48
Echelle pratiquée : HO
Localisation : Colombelles 14460
Âge : 57

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par Claude Cesneau » ven. 08 févr. 2019, 11:51

PJRo a écrit :
Claude Cesneau a écrit :Bonjour Francois,

Juste une question, pourquoi mettre des vis et non un terminateur de voie comme celui-ci?

Solution de riche ? :mrgreen:

Effectivement ce n'est pas donné mais c'est une solution fiable comme la solution de François. C'est plutôt utilisé sur des voies visibles du public.
A l'époque ou je fréquentais un club, l'electricien en avait fabriqué.

Avatar du membre
PJRo
Zé cru voir un rominet!
Messages : 13911
Enregistré le : lun. 15 août 2005, 17:45
Echelle pratiquée : HO
Prénom : Pascal
Club : MSL (MecSuperLent)
Site Internet : http://ferromodelnumdcc.monsite-orange.fr/
Âge : 63

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par PJRo » ven. 08 févr. 2019, 14:25

Claude Cesneau a écrit :
PJRo a écrit : Solution de riche ? :mrgreen:
Effectivement ce n'est pas donné
Alors que ça coûte peanuts à fabriquer si on a le matos !

Avatar du membre
PJRo
Zé cru voir un rominet!
Messages : 13911
Enregistré le : lun. 15 août 2005, 17:45
Echelle pratiquée : HO
Prénom : Pascal
Club : MSL (MecSuperLent)
Site Internet : http://ferromodelnumdcc.monsite-orange.fr/
Âge : 63

Re: Et après ton dépôt de Poinzéraut tu vas faire quoi ?

Message par PJRo » ven. 08 févr. 2019, 14:26

Snoopy3316 a écrit :le principal avantage de ce type de traverses triples , c'est de bloquer la dilatation des rails aux extremites
Et du coup, cette dilatation, elle passe où ?
